BWS688B - Dispositivo progettato per la precisione di navigazione, controllo e misurazione dinamica dei vettori in movimento

Specificità principali

Giroscopio triassiale: gamma di misura ±450°/s

Accelerometro triassiale: gamma di misura ± 18 g

Magnetometro triassiale: gamma di misura ± 8 gauss

Barometro digitale: gamma di misura 300 mbar ~ 1100 mbar

Larghezza di banda elevata: 400 Hz

Compensazione della temperatura calibrata in fabbrica: stabilità del bias, linearità e calibrazione degli errori dell'asse trasversale

Intervallo di compensazione della temperatura: -40°C ~ +85°C

Interfaccia di comunicazione: SPI

Sensore di temperatura integrato

Distanza di alimentazione: 3,0 V ~ 3,6 V

Resistenza agli urti: 2000 g

Progettazione compatta: leggero e in miniatura

Compatibilità: corrisponde a ADIS16488A

Campi di applicazione

Resistenza alle vibrazioni industriali e controllo dell' atteggiamento

Macchine automatizzate

Controllo Robotico.

Stabilizzazione e controllo della piattaforma

Sistemi di strumentazione

Descrizione del prodotto

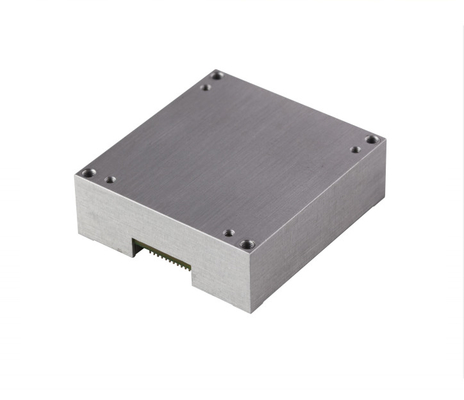

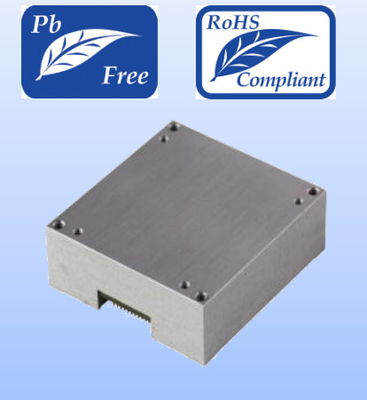

L'unità di misurazione inerziale (IMU) è un dispositivo compatto e altamente resistente agli urti progettato per la precisa navigazione, il controllo e la misurazione dinamica di vettori in movimento.Esso integra un giroscopio MEMS triassiale e un accelerometro triassiale con algoritmi avanzati di compensazione degli errori (compresa la temperaturaI dati elaborati vengono forniti tramite un'interfaccia SPI personalizzabile, mentre i sensori integrati (magnetometro,Barometro) consentono un'ampia rilevazione ambientale

.

Caratteristiche fondamentali:

Sensori ad alta precisione.

Giroscopio: ±450°/s, 1,2°/h, stabilità della deviazione della varianza Allan

Accelerometro: ± 18 g di gamma, 20 μg di stabilità di bias Allan

Magnetometro: gamma di ±8 gauss per la precisione dell'angolo di deviazione

.

Robusta adattabilità all'ambiente

Funziona da -40°C a +85°C con compensazione di temperatura calibrata in fabbrica.

Sopravvive a 2000 g di urti e vibrazioni in ambienti industriali ad alta intensità

.

Integrazione compatta

Dimensioni: 47 mm (L) × 44 mm (W) × 14 mm (H)

.

Peso: Ottimizzato per droni, braccia robotizzate e strumenti portatili.

Output e compatibilità dei dati

L'interfaccia SPI supporta lo streaming di dati ad alta velocità (fino a 2000Hz).

Compatibile con le norme industriali

.

Vantaggi competitivi

Soluzione industriale conveniente: bilancia le prestazioni MEMS con l'affidabilità in condizioni difficili.

Fusione multi-sensore: magnetometro e barometro integrati consentono il rilevamento su 10 assi

.

Basso consumo energetico: il design di potenza efficiente da 3,0 ∼ 3,6 V prolunga la durata della batteria nelle applicazioni mobili.
