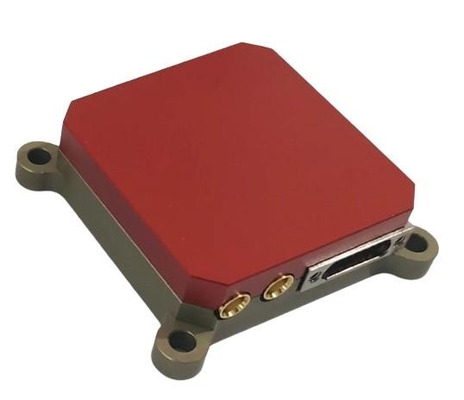

Sistema di navigazione MEMS ad alte prestazioni con compensazione a doppio asse per UAV/robotica

  • High-Performance MEMS Navigation System with Dual-Axis Compensation for UAV/Robotics
Luogo di origine Jiangsu, Cina
Marca BWSENSING
Numero di modello IG V16E
Quantità di ordine minimo 1 PCS
Prezzo USD 1550
Termini di pagamento T/T

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Stabilità del bias ≤ 36 ° / h Gamma della girobussola ± 500°/s ((200°/s~2000°/s, regolabile)
Gamma dell'accelerometro ±4g (±2g) Stabilità del bias dell'accelerometro ≤ 0,1 mg
Dimensione 45 mm x 46 mm x 14 mm Angolo di rotolamento inclinazione: ± 90°,rollamento: ± 180°
Interfaccia elettrica RS422 Scalature 00,05° (RMS, dinamico), 0,02° (RMS, statico)
Lancio 00,05° (RMS, dinamico), 0,02° (RMS, statico)
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Stabilità del bias dell'accelerometro (° /h, levigamento di 10 secondi)
Lasciate un messaggio
Descrizione di prodotto

GI V16E è un sistema di navigazione integrato MEMS ad alte prestazioni, dotato di giroscopio triassiale, accelerometro triassiale, sensore magnetico triassiale, sensore pneumatico,e un ricevitore quadrimodo BD/GPS/GLONASS/GALILEOLa velocità, la posizione e l'atteggiamento del vettore possono essere misurati, così come la velocità angolare compensata, l'accelerazione, il corso magnetico, la pressione dell'aria,temperatura e altre informazioni.



Caratteristica

  • -40 °C a 60 °C, calibrazione a temperatura completa
  • Alta frequenza di campionamento di 1KHz, funzione di compensazione di 1KHz, funzione di navigazione di 1KHz, filtro Kalman a 5Hz
  • Può essere collegato a un chilometro esterno, DVL
  • Alte prestazioni, piccole dimensioni, peso leggero e basso consumo energetico;
  • Supporto dati grezzi del ricevitore di uscita, dati grezzi IMU, post-elaborazione Novotel IE



Giroscopio
Distanza ± 500°/s ((200°/s~2000°/s, regolabile)
temperatura totale Zero < 100°/h
Stabilità del bias Prova statica a temperatura ambiente, i dati medi in girosegondi sono levigati per dieci secondi, deviazione standard ≤ 36°/h
Ripetibilità dei bias A temperatura ambiente, i dati di bias a zero sono stati misurati sette volte in duplicato, la deviazione standard del settimo spostamento a zero è ≤ 36°/h.
Larghezza di banda 100 Hz (personalizzato)





Accelerometro
gamma ±4g (±2g)
temperatura totale Zero < 2 mg
Stabilità del bias Prova statica a temperatura ambiente, secondo dati medi, deviazione standard ≤ 0,1 mg.
Ripetibilità dei bias A temperatura ambiente, i dati di bias a zero sono stati misurati sette volte in duplicato.
Larghezza di banda 100Hz personalizzato
Barometro
Precisione in altezza Condizioni meteorologiche stabili, condizioni di temperatura ambiente,< 10cm (≥ 1σ, tipica)
frequenza di uscita 5 Hz
