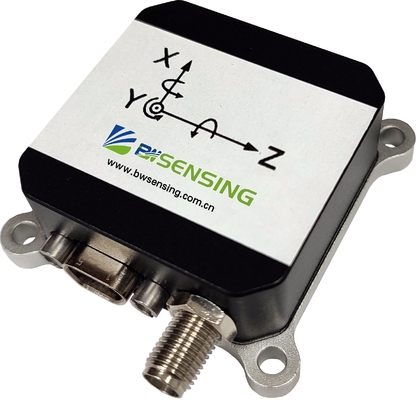

Modulo di navigazione MEMS di livello militare. 1KHz Compensation & 5Hz Kalman Filter.

  • Military-Grade MEMS Navigation Module | 1KHz Compensation & 5Hz Kalman Filter | <1.5W Low Power
Luogo di origine Jiangsu, Cina
Marca BWSENSING
Numero di modello GI-V5B
Quantità di ordine minimo 1 PCS
Prezzo USD 650
Termini di pagamento T/T

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Stabilità del bias ≤ 36 ° / h Gamma della girobussola ±400°/sec
Caratteristiche Capacità di elaborazione in tempo reale e post-elaborazione Gamma dell'accelerometro ±8g,±10g,±20g,±40g ((standard ±8g)
Stabilità del bias dell'accelerometro ≤ 0, 2 mg. Dimensione 46 mm x 45 mm x 18 mm
velocità angolare ± 300°/s Angolo di rotolamento ± 90 gradi
Interfaccia elettrica RS422 Scalature 0.2° (RMS, dinamica), 0.05° (RMS, statica)
Lancio 0.2° (RMS, dinamica), 0.05° (RMS, statica)
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Stabilità del bias dell'accelerometro (° /h, levigamento di 10 secondi)
Lasciate un messaggio
Descrizione di prodotto

GI-V5B è un sistema di navigazione integrato MEMS inerziale/satellitare conveniente, dotato di giroscopio triassiale, accelerometro triassiale, sensore magnetico triassiale, sensore pneumatico,e un ricevitore quadrimodo BD/GPS/GLONASS/GALILEOLa velocità, la posizione e l'atteggiamento del vettore possono essere misurati, così come la velocità angolare compensata, l'accelerazione, il corso magnetico, la pressione dell'aria,temperatura e altre informazioni.



Caratteristica

L -40 °C a 60 °C, calibrazione a temperatura completa

L'elevata frequenza di campionamento di 1KHz, operazione di compensazione di 1KHz, operazione di navigazione di 1KHz, filtro Kalman a 5Hz

L'adozione di sensori inerziali a basso costo e altamente affidabili di produzione in serie

■ elevate prestazioni, piccole dimensioni, peso leggero e basso consumo energetico;

L supporto alla taratura in loco della rotta magnetica

L'intervallo e la precisione possono essere personalizzati in base ai requisiti





Giroscopio
Distanza ±125,±250,±500,±1000,±2000 (standard ±500)
Zero. < 100°/h (temperatura ambiente)
Stabilità del bias Prova statica a temperatura ambiente 1 ora, giroscopio 10 secondi media di calcolo dei dati deviazione standard ≤ 36 °/h
Ripetibilità dei bias A temperatura ambiente, ripetere la misurazione 20 volte con dati di bias zero, deviazione standard ≤ 36°/h
Larghezza di banda 100 Hz (personalizzato)
Accelerometro
Distanza ±8g,±10g,±20g,±40g ((standard ±8g)
Zero. < 2 mg (temperatura ambiente)
Stabilità del bias Prova statica 1 ora a temperatura ambiente, secondo dati medi, deviazione standard ≤ 0,2 mg.
Ripetibilità dei bias A temperatura ambiente, ripetere la misurazione 20 volte con dati di bias zero, deviazione standard ≤ 0,2 mg.
Larghezza di banda 100 Hz (personalizzato)
Barometro
Precisione in altezza Condizioni meteorologiche stabili, condizioni di temperatura ambiente,< 10cm (≥ 1σ, tipica)
Frequenza di uscita 5 Hz
Sensore magnetico
Distanza ± 8 Gauss Performance acustica (RMS) 0.4 mg
Risoluzione 00,0625 mg Precisione direzionale ±1,0°
