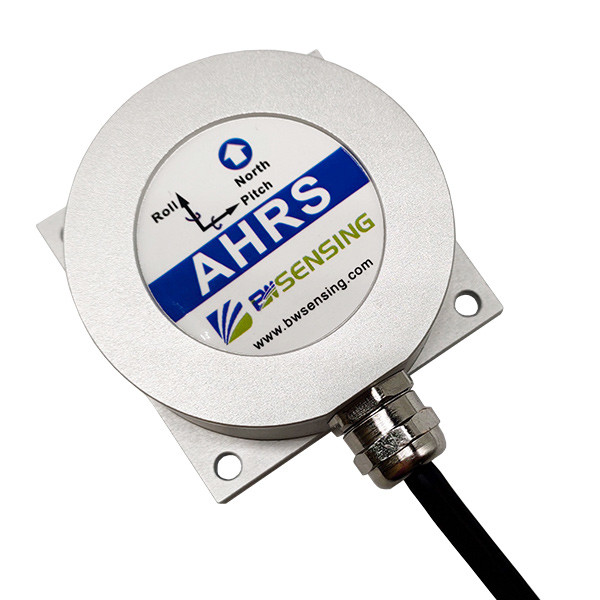

Riferimento a basso costo AHRS RS232/RS485/TTL di atteggiamento BW-AH200 e di direzione facoltativo

  • BW-AH200 Low-Cost Attitude And Heading Reference AHRS RS232/RS485/TTL Optional
Luogo di origine La Cina
Marca BWSENSING
Numero di modello BW-AH200
Quantità di ordine minimo 1 insieme
Imballaggi particolari SCATOLA di BWSENSING, pacchetto preciso
Tempi di consegna 5-8 giorni lavorativi
Termini di pagamento T/T

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Precisione dell'intestazione 0.8° Modalità di output RS232/485/TTL
Accuratezza di inclinazione 0,5° Passo, accuratezza del rotolo 0,5°
Intervallo di inclinazione Pitch±90º, Roll±180º Gamma X, Y, Z ±3.6 g
Contabilità elettromagnetica Secondo GBT17626 Peso ((con cavo) 280g
Evidenziare

Piccola unità di misura inerziale RS232

,

Piccola unità di misura inerziale GBT17626

,

Altitudine di MEMS e dirigere il sistema di riferimento
Lasciate un messaggio
Descrizione di prodotto

Sistema di riferimento per l'indirizzo dell'atteggiamento a basso costo della serie BW-AH200 con dispositivi MEMS di alta qualità e affidabili



Introduzione

Costruito in un accelerometro, giroscopio e magnetometro conveniente, fornisce angoli di rotta e di rotta affidabili per il vettore in movimento attraverso un algoritmo di fusione multi-sensore, angolo di passo,velocità angolare, accelerazione e altre informazioni. La deviazione dei dati di posizione è stimata dal filtro Kalman a 6 stati con un adeguato guadagno, adatto alla navigazione,misurazione del posizionamento e dell'atteggiamento dinamico dei veicoli senza equipaggio.





Indice di prestazione





Parametro di atteggiamento



 Accuratezza di inclinazione e di rotolamento 0.5°
Precisione della rotta 00,8°
Intervallo di inclinazione Capotazione ± 90o, ruoto ± 180o
Giroscopio Risoluzione 00,01°/sec
Distanza ± 400°/sec
Stabilità del bias a temperatura massima 20°/h ((10s,1σ)
ARW < 0,1 °/√h
Non linearità del fattore di scala ≤ 100 ppm ((1σ)
Ripetibilità per fattore di scala ≤ 100 ppm ((1σ)
Larghezza di banda 200 Hz
Accelerometro Distanza: X, Y, Z ±3,6 g
Stabilità del bias

0.001mg ((25°C,100s,1σ)

0.01mg ((25°C,10s,1σ)
Caratteristiche dell'interfaccia Modalità di comunicazione RS232/RS485/TTL
Frequenza massima di uscita 100 Hz
MTBF ≥ 90000 h/ora
EMC Secondo GBT17626
Resistenza dell'isolamento ≥ 100 MΩ
Resistenza agli urti 2000 g,0.5 ms, 3 volte/asse
Peso ((con cavo) 280 g




Applicazione

Tracciamento satellitare

Controllo del robot

ROV robot subacqueo di navigazione



Domande frequenti

Q1: Definizione precisa dei prodotti

A: Precisione RMS, è possibile tracciare l'accuratezza di ciascun prodotto. Se necessario è possibile fornire il rapporto di prova di accuratezza.



Q2: Come scegliere il modello adatto?

A: Gli utenti devono verificare i seguenti punti:

a. a asse singolo o a doppio?

b. Protocollo comune, Modbus o CAN?

c. Scenari di applicazione dinamici o statici?

d. Installazione orizzontale o verticale?



Q3: Come si acquista?

R: Se si desidera un campione, si prega di acquistare sul negozio online BWSENSING. Accettiamo Paypal/TT/CC. Se si acquista in massa, si consiglia di consultare le vendite per il miglior prezzo.



Q4: Quanto dura il periodo di garanzia?

R: Un anno.



Introduzione dell'impresa

Wuxi Bewis Sensing Technology LLC ((BWSENSING) è una società innovativa in rapida crescita fondata nel 2010.Abbiamo raggiunto il primo posto nelle applicazioni industriali di fascia media e alta nel mercato cinese.

Dal 2019, BWSENSING ® è approvato come nostro marchio globale. Con 10 anni di esperienza nella ricerca-progettazione-sviluppo e produzione di una gamma di tecnologia di sensori inerziali,BWSENSING possiede le competenze, conoscenze ed esperienza per fornire servizi di progettazione e produzione OEM/ODM completamente integrati per inclinometro, bussola elettronica, IMU, AHRS, GNSS/INS e giroscopio in fibra ottica.Come co-fondatore dell'azienda, il dottorGuangyi Shi ha affermato che utilizzeremo i sensori accurati ed economici per dare un maggiore contributo alla società globale per un mondo IoT migliore.
